Beschreibung
- Baukasten-System zum Einsatz auf Standfuß, 4 Füße (Metall oder Buchenholz), wandhängend oder auf Box
- Ergonomische Position der Brennkammer
BESTELLNUMMERN
4809 11 – Stahl Schwarz
DETAILS
Erhältlich in den Ausführungen:
Stahl Schwarz
Serienmäßiger Lieferumfang:
Mehrfachverriegelung der Brennkammertür
Profilierte Feuerraumauskleidung
Baukasten-System zum Einsatz auf Standfuß, 4 Füße (Metall oder Buchenholz oder Buche), wandhängend oder auf Box
Serienmäßiger externer Verbrennungsluftanschluss
Anschlussstutzen bitte separat bestellen!
Optionales Zubehör:
Standfuß zu Dias XL*
Wand-Montagerahmen zu Dias XL*
Box zu Dias XL*

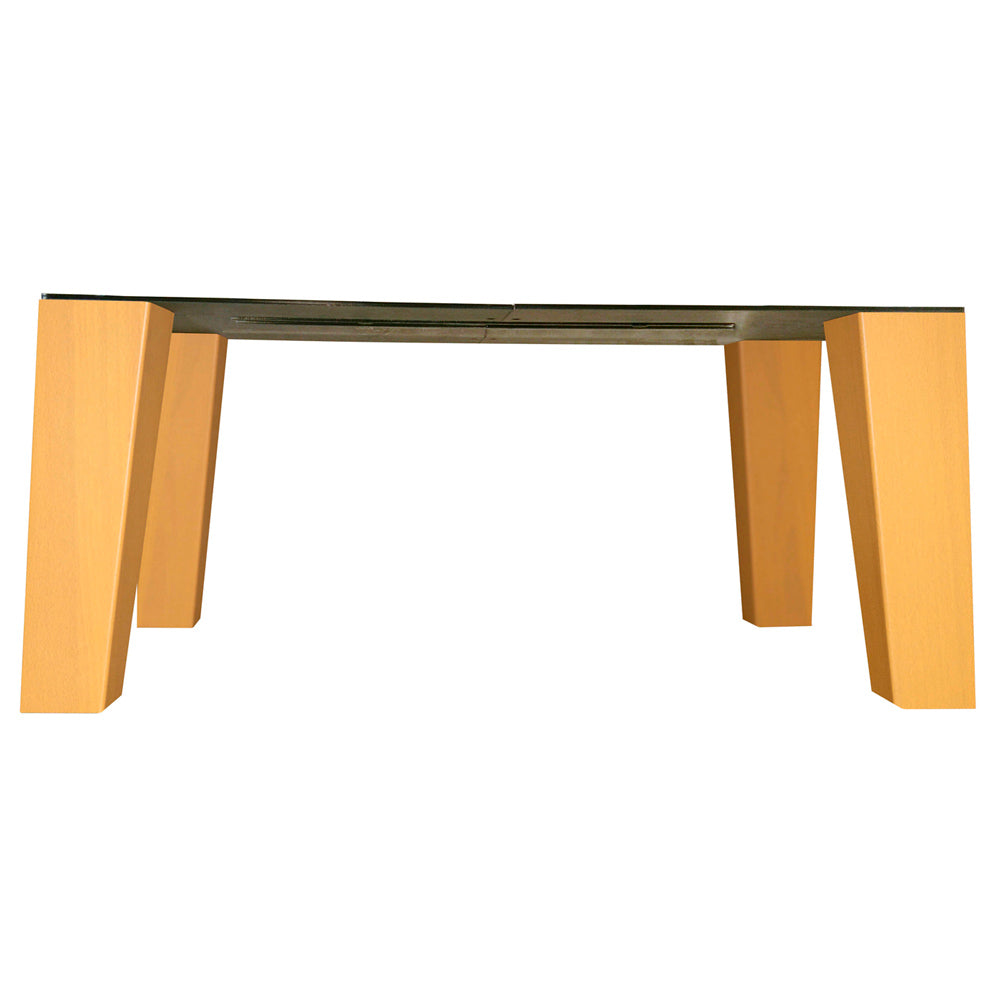

4-tlg. Fuß-Set Holz Buche beschichtet inkl. Montageplatte, Stellhöhe 30 cm zu Dias XL*
4-tlg. Fuß-Set Holz inkl. Montageplatte*
4-tlg. Fuß-Set Metall Stellhöhe 4 cm zu Dias XL*
*nicht im Lieferumfang enthalten, bitte entsprechend dazu bestellen
TECHNISCHE DATEN
| Ökodesign-Richtlinie | ja |
| geprüft nach DIN/EN | EN 13240 |
| DIBt-Zertifiziert | nein |
| Energieeffizienzklasse | A |
| Anschlussmöglichkeit 150 mm | oben / hinten |
| Anschlusshöhe Rauchrohr (Bohrloch mittig) – „Standfuß“ | 839 mm |
| Anschlusshöhe Rauchrohr (Bohrloch mittig) – „Box“ | 874 mm |
| Anschlusshöhe Rauchrohr (Bohrloch mittig) – „wandhängend“ | 497 mm von Unterkante Ofen |
| Anschlusshöhe Rauchrohr (Bohrloch mittig) – „Holzfüße“ | 794 mm |
| Anschlusshöhe Rauchrohr (Bohrloch mittig) – „einstellbare Füße“ | 515 mm |
| Betrieb mit externer Luftzufuhr 100 mm | hinten / unten (unten nicht bei Montage auf Box) |
| Anschlusshöhe externe Luft (Bohrloch mittig) | 442 mm |
| Nennwärmeleistung | 8,0 kW |
| Wirkungsgrad | >78 % |
| Gewicht (inkl. Verpackung) | ca. 171 kg |
| Gewicht Standfuß zu Dias | ca. 20 kg |
| Gewicht Wandmontagerahmen zu Dias | ca. 5 kg |
| Gewicht Box zu Dias | ca. 25 kg |
| Raumheizvermögen | bis 182 m³ |
| Länge Holzscheite | 50 cm |
| Abgasmassenstrom | 9,5 g/s |
| Abgastemperatur | 287 ° C |
| erforderlicher Förderdruck | 0,12 mbar |
| Sicherheitsabstand vorne | 800 mm |
| Sicherheitsabstand hinten | 200 mm |
| Sicherheitsabstand seitlich | 200 mm |
| Brennstoff | Holz/Holzbriketts |
